일반적인 필터 세트 개요

여기 필터(여기기라고도 함)는 특정 염료를 효율적으로 여기시키는 조명광의 파장만 통과시킵니다. 방출 필터(차단 필터 또는 방출기)는 여기 필터를 통과한 모든 빛을 감쇠시키고 시료에서 방출되는 형광을 매우 효율적으로 통과시킵니다. 이색성 빔 분할기(이색성 거울 또는 이색성 빔 분할기)는 현미경의 광경로에 45도 각도로 설치된 얇은 코팅 유리 조각입니다.

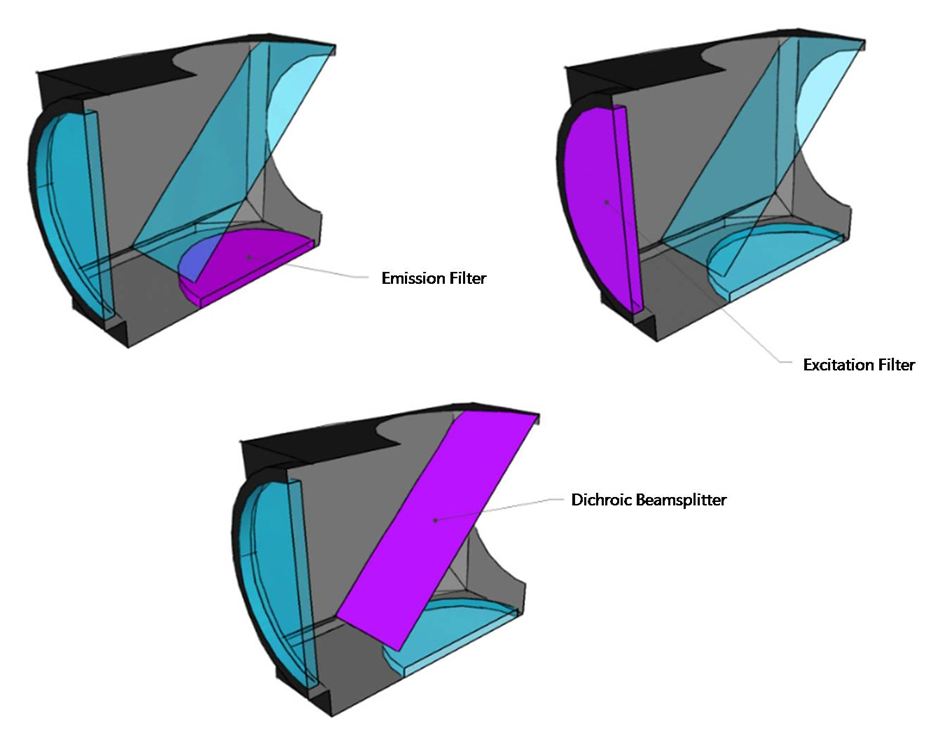

일반적인 필터 큐브의 개략도

도립 현미경용 필터 큐브의 일반적인 개략도는 아래와 같습니다.

형광 현미경의 주요 필터링 요소는 형광 필터 큐브(또는 필터 블록)에 내장된 세 가지 필터, 즉 여기 필터, 방출 필터 및 이색성 빔 분할기입니다.

멀티 밴드 필터 세트

하나의 필터 구성은 다중 대역 여기기, 다중 대역 이색 필터 및 다중 대역 방출 필터를 포함하는 세트입니다. 각 필터는 여러 파장 대역을 선택적으로 투과 및 차단하도록 제작할 수 있습니다.

한 가지 필터 구성은 다중 대역 여기 필터, 다중 대역 이색 필터 및 다중 대역 방출 필터를 포함하는 세트입니다. 각 필터는 여러 파장 대역을 선택적으로 투과 및 차단하도록 제작할 수 있습니다. 이 구성을 사용하려면 컬러 CCD 카메라를 사용하여 샘플에 존재하는 여러 형광 물질을 단일 이미지로 동시에 촬영해야 합니다.

이 구성에서는 사용자가 컬러 CCD 카메라를 사용하여 샘플에 존재하는 여러 형광 물질을 단일 이미지로 동시에 캡처해야 합니다.

필터 특성

대역통과 필터는 특정 파장 범위의 빛은 통과시키고, 중심 파장과 대역폭을 기준으로 해당 범위의 양쪽에 있는 빛은 차단하도록 설계되었습니다.
LP 및 SP 필터는 최대 투과율의 50%에서 차단되는 파장으로 표시됩니다. LP 또는 SP 필터는 매우 가파른 기울기를 가집니다.
